短素线锥度检测

寂静回声

问






答

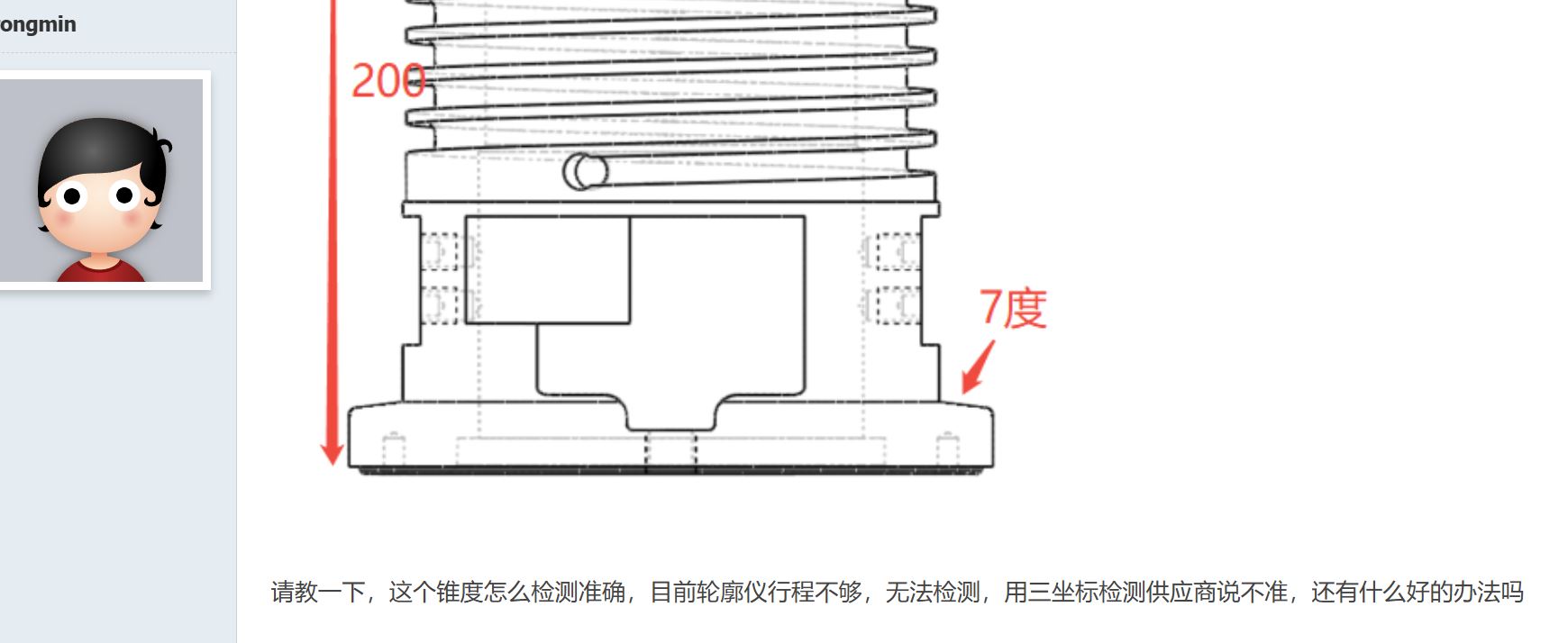

快乐死了，这锥面才快垂直于轴线，你说它的锥度是7度，哪个方向是锥度。
而且锥度不是角度，那是比值。

按你图中的那个角度，那个锥面的锥角的角度应该是166°。
这叫大锥角、短素线检测难题，解决思路之一是规避短轴向长度的测量劣势，将小角度测量转化为大径向距离的高度差测量，大幅放大测量基准以提高精度。
166° 是两条相对素线的总夹角，对应半锥角 83°，即单条素线与零件轴线的夹角为 83°，因此素线与垂直于轴线的水平面呈7° 倾斜。

素线轴向有效长度极短（从图中估算约 5-8mm），这是三坐标误差大的根本原因.
但素线对应的径向宽度通常为几十毫米，对于圆台，锥度是上、下底圆直径差与圆台高度L的比值，即锥度=(D−d)/L（其中D为大端直径，d为小端直径）

。将锥度转化为角度，通过三角函数计算。
径向高度差间接测量成本最低；

其次是影像测量仪（VMM）+轮廓投影仪，去取锥面的剖面轮廓。
即使母线很短，只要能看到边界，就可以在锥面上取多个点，拟合成一条直线，再由直线斜率算角度。


最偷懒的是工业激光扫描法，全轮廓检测。
